CBD540

Otomatik kapak hepsi bir arada makine kısa tanıtımı

Pazar talebine göre, firmamız kabuk astar kalıplamasını elde etmek için makineyi ve astar makinesini torna bağlantısıyla kaplayacak, rahat ve hızlı, zamandan ve emekten tasarruf sağlayacaktır. Hızlı üretim hızı, daha az emek gerektiren, güzel ve narin bitmiş ürünler ve yüksek hassasiyet özelliklerine sahiptir. Ürünler sert kapaklı kitap kapakları, defterler, klasörler, masa takvimi, duvar takvimi, hediye kutuları ve diğer alanların üretiminde yaygın olarak kullanılabilir.

Ürün adı: Tam otomatik görsel kapak entegre makinesi

Model numarası: CBD 540

Ana aksesuarlar:

PLC sistemi: Omron OMRON PLC Sistemi, Japonya

Transmisyon sistemi: Yintai, Tayvan

Düşük voltajlı elektrik bileşenleri: Eaton EATON

İnvertör: Schneider SCHNEIDER

Pnömatik eleman: SMC, Japonya

Fotoelektrik renk standardı elemanı: SICK, Almanya

Ultrasonik çift kağıt algılama: Almanya Baomeng BAUMER

Konveyör bandı: Hubster H ABASIT, İsviçre

Servo motor: Huichuan INOVANCE

Senkron kayış: Alman at markası CONTIECH

Redüktör motoru: Tayvan Doğu takvimi

Rulman: ithal NSK rulmanlar

Kauçuk silindir: paslanmaz çelik krom kaplama (yeni işlem) benimseyin

Diğer aksesuarlar: Holwang Vakum Pompası ORION

Temel fonksiyonlar:

(1) Yüzey kağıdı tutkalı otomatik olarak taşıyacaktır

(2) Tahta otomatik teslimat ve konumlandırma uyumu

(3) Dört taraf aynı anda oluşturulur

(4) Kapak otomatik olarak astar makinesine çevrildikten sonra

(5) itme beslemesinden önce karton emme kullanılarak astarlanmış karton

(6) Kullanıcı dostu grafik insan-makine işletim arayüzü, tüm arızalı bilgisayar görüntülenir

(7) Entegre güvenlik kapağı, daha güvenli ve daha insancıl olan Avrupa CE standardına göre tasarlanmıştır

Kullanıcı dostu insan-makine işletim arayüzü

3, mekanizmanın yapısı:

1. Tam otomatik ön kapak makinesi

(1) Kağıt üzerindeki kauçuk parça:

Tam pnömatik feida kafası: basit yapı, rahat kullanım, yeni tasarım, PLC kontrolü, doğru hareket (Çin'de ilk, buluş patentimizdir)

Kauçuk kova sabit sıcaklıkta ısıtma, filtreleme, tutkal sirkülasyonu ve otomatik karıştırma cihazına sahiptir (beyaz kauçuk sıcak eriyen tutkal çift kullanımlı)

Vanaları hızlı bir şekilde dönüştürebilir, kauçuk silindir temizliği sadece 3-5 dakika

(2) Karton taşıma bölümü:

Karton taşıma eksik olduğunda, otomatik bir algılama cihazı vardır (aynı anda birkaç karton parçası gönderildiğinde, bir veya birkaç karton parçası eksik olduğunda, makine alarmı durduracaktır)

(3) Konumlandırma lameri:

Yüzey kağıt taşıma, servo motor iletimi, yüksek hassasiyet, fotoelektrik konumlandırma benimser

Konveyör bandının altında yüksek güçlü bir emiş fanı bulunur, böylece yüzey kağıdı konveyör bandına düzgün bir şekilde emilebilir

Çevrimiçi eylem PLC tarafından kontrol edilir

Kenar katlanmadan önce kartonu ve kağıdı yakın tutmak için konveyör bandının üzerinde bir baskı öncesi silindiri bulunur

(4) Dört taraflı katlama:

Sac taban bandının sol ve sağ tarafları katlanmış kenar

Katlama parçası, yer değiştirme ve çizilme olmadan senkronizasyon için ön ve arka bölünmüş tahrik servo motorunu benimser

Yapışkan olmayan Teflon silindir çok katmanlı tesviye kullanarak

2. Parçayı çevirin:

Servo motor kullanımı

Tayvan Shenli planet redüktör yavaşlama kullanımı, yüksek hassasiyet

3.Otomatik montaj ve astar makinesi:

(1) Kağıt üzerindeki kauçuk kısım:

Tam pnömatik feida kafası: basit yapı, rahat kullanım, yeni tasarım, PLC kontrolü, doğru hareket (Çin'de ilktir, buluş patentimizdir)

Yüzey kağıdının teslimatı için ultrasonik çift sayfalı kağıt algılama cihazı kullanılır

Yüzey kağıdının tutkaldan sonra kaymamasını sağlamak için yüzey kağıdı sapma düzeltme cihazı

Yapıştırıcı silindir paslanmaz çelik krom silindirden yapılmıştır ve tel temas kazıyıcı daha dayanıklıdır

Kauçuk kova sabit sıcaklıkta ısıtma, filtreleme, tutkal sirkülasyonu ve otomatik karıştırma cihazı (beyaz kauçuk sıcak eriyen tutkal çift kullanımlı) ile donatılmıştır

Vanaları hızlı bir şekilde dönüştürebilir, kauçuk silindir temizliği sadece 3-5 dakika

(2) Karton taşıma bölümü:

Alt çıkarma yapısını kullanarak karton taşıma, makinede durmaz, herhangi bir zamanda karton eklenebilir

Karton taşıma işleminde eksiklik olduğunda otomatik algılama cihazı bulunmaktadır (birden fazla karton aynı anda gönderildiğinde bir veya birden fazla karton parçası eksik olduğunda makine alarmı durduracaktır)

(3)Konumlandırma lameri:

Yüzey kağıt taşıma, servo motor iletimi, yüksek hassasiyet, fotoelektrik konumlandırma benimser

Konveyör bandının altında yüksek güçlü bir emiş fanı bulunur, böylece yüzey kağıdı konveyör bandına düzgün bir şekilde adsorbe edilebilir

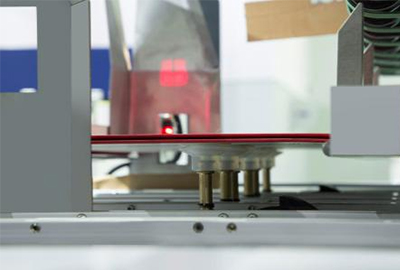

Yamaha manipülatörü, çift kamera HD görüntü konumlandırması, (± 0,1) mm doğruluk kullanılarak pano / karton teslimatı.

Çevrimiçi eylem PLC tarafından kontrol edilir

Kenar katlanmadan önce kartonu ve kağıdı yakın tutmak için konveyör bandının üzerinde bir baskı öncesi silindiri sağlanır

(4) Borulama bölümü:

Beş basınç silindiri ile kapaktaki kabarcıkları etkili bir şekilde giderebilir, düzleştirebilir ve basınç oluğu işleviyle, ikincil işleme gerek kalmadan ürünü pürüzsüz ve güzel hale getirebilir.

notlar:

Kapağın maksimum ve minimum boyutu, kağıdın maksimum ve minimum boyutuna ve kağıdın kalitesine bağlıdır

Hız dakikada 30 kapaktır, ancak kapağın boyutu makinenin hızını etkiler

Kartonun maksimum istifleme yüksekliği: 220 mm

Kağıdın maksimum istifleme yüksekliği: 280 mm

Kauçuk namlunun kapasitesi: 60 L

Üretim süreci şematik diyagramı:

Ürün açıklaması:

2, makinenin boyutu

3. Çevresel koşullar

Sıcaklık: Ortam sıcaklığı 18-24°C civarında tutulmalıdır (yazın klima cihazı sağlanmalıdır)

Nem: Ortam nemi yaklaşık %50-%60 arasında kontrol edilmelidir

Aydınlatma: Fotoelektrik bileşenlerin normal çalışmasını sağlamak için 300 LUX'un üzerinde

Petrol ve gazdan, kimyasallardan, asidik, alkali ve patlayıcı veya yanıcı maddelerden uzak tutun

Titreşim ve yüksek frekanslı elektromanyetik kuvvetler üreten makinelerin yanında bulunmaktan kaçının

Güneşe doğrudan maruz kalmaktan kaçının

Doğrudan fan üflemesinden kaçının

4. Malzeme gereksinimleri

Yüzey kağıdı, karton düz tutulmalı, gerekli nem geçirmez ve rüzgar geçirmez kuru önlemler alınmalıdır

Kağıt çift taraflı elektrostatik işlemden geçirilmelidir

Karton bölme hatası ± 0,20 mm içinde kontrol edilmelidir (KL1300 karton bölme makinesi ve ZX 450 merkez şerit bölme makinesi kullanılması önerilir)

5. Kağıt üzerindeki yapışkan yüzeyin rengi konveyör bantla aynı veya ona yakınsa (siyah), renkli etiketin ayırt edilebilmesi için yapışkan bant konveyör bant üzerine yapıştırılmalıdır (genel olarak renk işaretinin altına yaklaşık 10 mm genişlikte yapıştırıldığı sürece, rengin beyaz seçilmesi önerilir).

6, power supply requirements: three-phase 380V / 50Hz / 40A voltage (special circumstances need to customize, can be explained in advance, such as: 220V, 415V, and other national voltage).

7, gaz kaynağı gereksinimleri: 5-8 atmosfer (atmosferik basınç), 10 L/dak. Kötü hava kalitesi, pnömatik sistemin arızalanmasının en önemli nedenidir, bu da pnömatik sistemin güvenilirliğini ve hizmet ömrünü büyük ölçüde azaltacaktır ve ortaya çıkan kayıp, gaz kaynağı işleme cihazının maliyetini ve bakım maliyetini büyük ölçüde aşacaktır, bu nedenle gaz kaynağı işleme sistemini ve bileşenlerini doğru şekilde yapılandırmak çok önemlidir. Aşağıdaki hava temizleme tedavi şeması referans için mevcuttur (kullanıcı tarafından sağlanmıştır):

Hava kompresörü, kısaca hava kompresörü, makinenin standart aksesuarları değildir, makine fabrikada müşterinin kendisi tarafından sipariş edildiğinde hava kompresörü sağlamaz. Hava kompresörünün gücü 11KW'dir ve hava akış hızı 1,5 m3/dak'dır.

Gaz depolama tankının etkisi (kapasite 1m3, atmosfer basıncı 0,8MPa):

a. Hava kompresöründen çıkan yüksek sıcaklıktaki gaz, gaz depolama tankı aracılığıyla yoğunlaştırılabilir

b. Pnömatik elemanın basınç stabilitesini korumak

Ana yol filtresinin işlevi: basınçlı havadan yağı, suyu ve tozu çıkarmak, böylece akış aşağı kurutucunun çalışma verimliliğini artırmak, arka hassas filtreleme ve kurutucunun kullanım süresini uzatmak

Dondurulmuş hava kurutucusunun işlevi: son soğutucudan, yağ-su ayırıcısından, gaz tankından, ana devre filtresinden vb. sonra basınçlı havadaki nemi gidermek

Yağ sisi ayırıcısının rolü: soğuk kurutucudan sonra basınçlı havadaki daha fazla nem

8, personel: İnsan ve makinenin güvenliğini sağlamak, performansını tam olarak kullanabilmek, arızaları azaltmak, hizmet ömrünü uzatmak için, özel yetenekli, yetenekli ve belirli bir mekanik ekipman işletme ve bakım yeteneğine sahip 2-3 kişilik personel ile donatılması gerekir.

9. Yardımcı malzemeler

Tutkal: hayvansal tutkal (jöle tutkalı, köri tutkalı), özellikler: yüksek hızlı hızlı kuruyan tip
